一、產品技術性能特點
1、孔徑DN500mm拍門采用單瓣門頁結構。
2、拍門適用于在現場最惡劣的條件下工作，如水泵在突然停泵時，拍門的關閉特征為振動及撞擊最小。
3、拍門一般以門頁的自重關閉，在門頁二側產生100 mm水頭差時，能自動打開門頁輸出流量。
4、拍門能夠承受1.5倍的下游最大設計閥座水壓。
5、在關閉狀態下，拍門的泄漏量小于20L/min•m(密封長度)。
6、拍門門體由球墨鑄鐵制成，門板由不銹鋼制造，拍門門體與門板的設計考慮到有5毫米厚的腐蝕余量，并能經受現場預料的沖擊負載。
7、門頁的鉸軸和螺栓等采用不銹鋼0Cr17Ni12Mo2(316)。
8、門體密封座和門板密封座采用銅合金制造。金屬座能更換。另外，也可將有彈性二級座作為銅合金座的附加座。
9、門體和門板設有吊環和吊耳。
二、工廠試驗
靠人力開啟和關閉門板，無卡阻現象。
三、設備腐蝕
制造拍門全部材料適用于合流污水腐蝕環境，未經保護或非防腐性材料按制造廠標準進行處理。
四、安裝要求
1、現場條件
（1）安裝前將拍門門體的腔內及密封面清理干凈。
（2）在墻管法蘭與閥門法蘭間正確放入橡膠密封墊片。
（3）注意法蘭螺孔的位置，確保門板軸線處于水平狀態。
2、與土建工程分界面
（1）上述拍門在土建構筑物的墻管或預留孔，預埋鐵板均屬土建工程。
（2）設備固定用的螺栓或預埋螺栓屬供貨商的隨機附件。
（3）二次灌漿，屬本設備安裝工程范圍。
3、主要零部件材質
|
主要零部件名稱 |
材質 |
|
門框 |
球墨鑄鐵 |
|
門板 |
不銹鋼 |
|
鉸軸、螺栓 |
不銹鋼 |
|
密封圈 |
丁腈橡膠 |

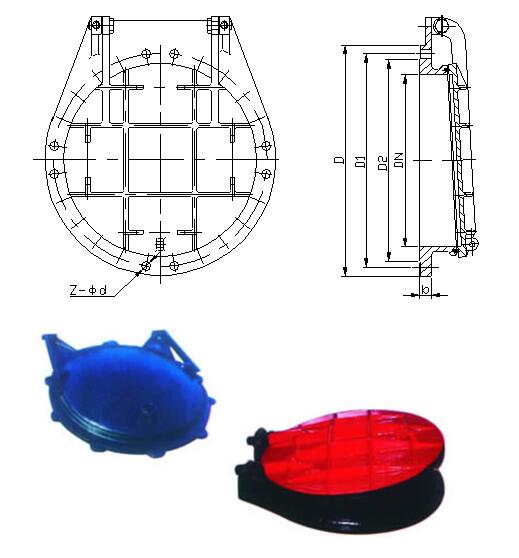

4、結構簡圖
